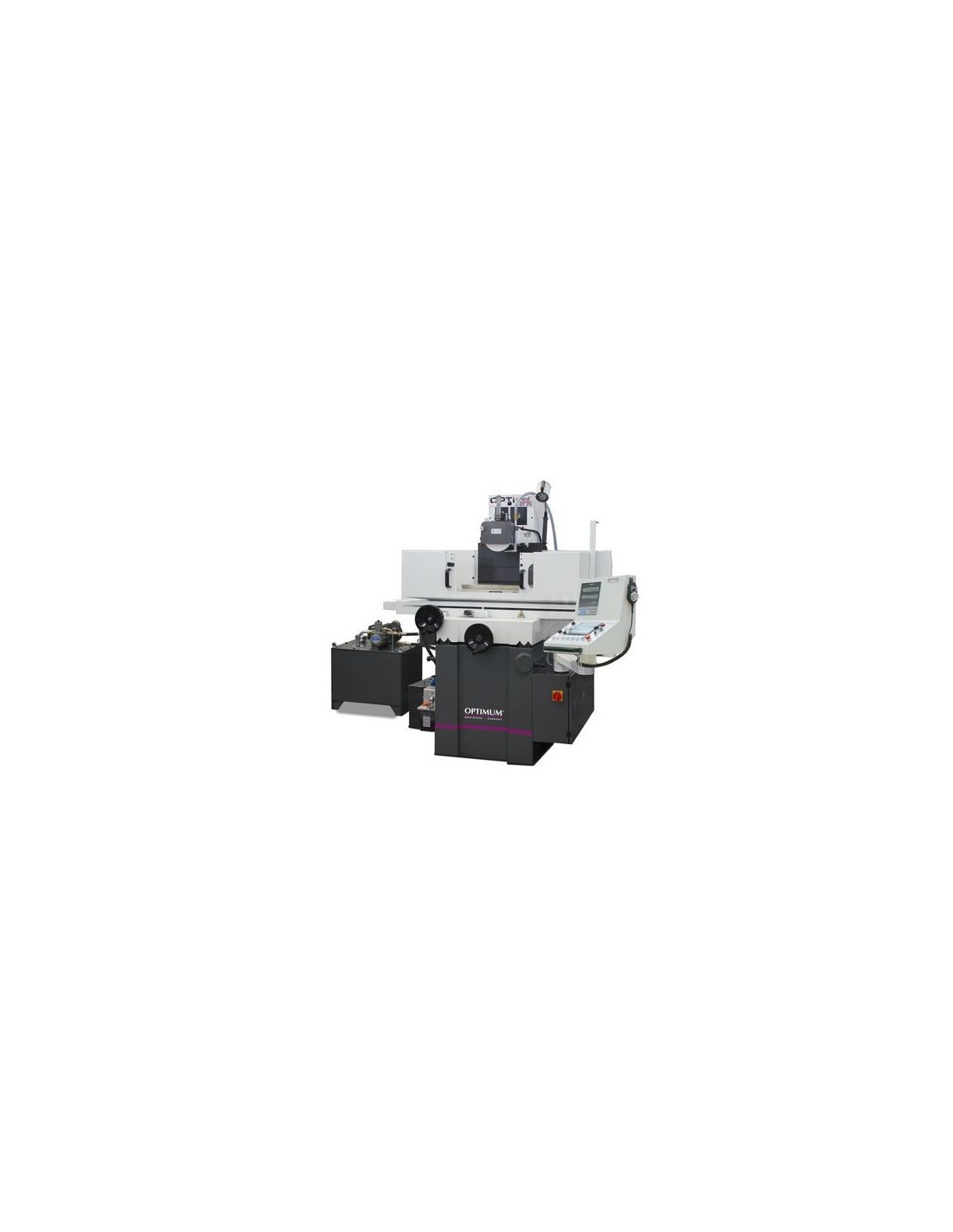

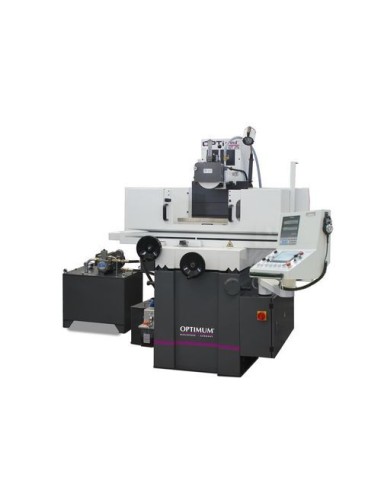

Rectificadora de superficies sólidas de OPTIMUM , sus dimensiones son compactas. Ideal para un manejo sencillo, precisión y alta calidad de rectificado.
CARACTERISTICAS
· Indicador de posición digital
· Dispositivo de refrigeración
· Manduro de equilibrio
· Muela abrasiva de grano 46, lápiz de diamante
· Herramienta operativa bomba de aceite manual
· Lámpara LED
· Placa de sujeción electromagnètica
· Función desmagnetizante
DECRIPCIÓN
· Placa de sujeción electromagnética para fijar la pieza de trabajo con función de desmagnetización automática.
· Husillo de alta calidad con rodamientos de rodillos cónicos de precisión.
· Guías de mesa endurecidas y rectificadas Contraguías recubiertas de Turcite-B para una alta resistencia al desgaste y baja fricción.
· Husillo de rectificado con rodamientos de precisión de alta calidad.
· La muela abrasiva se puede reafilar directamente en la máquina utilizando un dispositivo extractor.
· Indicador de posición digital.
· Base de la máquina fabricada en hierro fundido estable y resistente a la torsión para una máxima rigidez y estabilidad.
· Las guías de las muelas longitudinales y transversales, así como los movimientos laterales y verticales, carecen de holgura y se autocentran gracias a su diseño de riel en V y plano.
· Husillos de bolas de precisión Guías y husillo de transporte con lubricación central Todas las pistas planas están finamente rectificadas, lo que garantiza la máxima precisión en todos los movimientos manuales.
· Sistema eléctrico de seguridad en tensión continua de 24 V.
· Volantes desacoplados de gran tamaño en los tres ejes.
· Líneas hidráulicas según DIN EN 853.
· Precisión de rectificado: 0,005 mm
· Muela abrasiva de corindón de grano 46 para todos los aceros comunes.
· El panel de control giratorio facilita considerablemente el trabajo.
· Unidad hidráulica independiente con intercambiador de calor, evita vibraciones y estrés térmico.
· Electrónica de seguridad de doble canal.
· Protección contra salpicaduras de la mesa deslizante.
· Clase de filtro EMV.
· Con el motor IE3, se consume mucha menos energía, lo que supone un importante ahorro de costes
CARACTERISTICAS TÉCNICAS
Dimensiones y pesos
· Longitud (producto) aprox. 2600 mm
· Ancho/profundidad (producto) aprox. 2000 mm
· Altura (producto) aprox. 2150 mm
· Peso neto aprox. 1900 kg
Datos eléctricos
· Salida del motor de la bomba hidráulica 0,75 kW
· Salida del motor de accionamiento 2,2 kW
· Valor total calificado 3,7 kW
· Tensión de alimentación 400 V
· Frecuencia de red 50 Hz
Huso
· Velocidad del husillo 2850 min¯¹
· Precisión de funcionamiento real del husillo 0,005 mm
Muela(s) abrasiva(s)
· Diámetro exterior del disco de amolar 200 mm
· Ancho del disco de esmerilado 20 mm
· Agujero de taladro de disco de esmerilado 31,75mm
· Velocidad periférica del disco de rectificado 33m/s
Mesa de rectificado de superficies
· Longitud de la superficie de sujeción de la mesa de rectificado de superficies 250mm
· Ancho de la superficie de sujeción de la mesa de rectificado de superficies 500mm
· Distancia máxima entre el husillo y la mesa de rectificado de superficies 450mm
· Altura de la pieza de trabajo de la mesa de rectificado de superficies 350mm
Eje X
· Velocidad de desplazamiento del eje X 5 – 25 m/min
· Desplazamiento del eje X 560mm
Eje Z
· Desplazamiento del eje Z 275mm
